Características del producto:
JSN-SR0T4-2.0 Módulo de medición de distancia ultrasónico puede proporcionar una función de sensor de distancia sin contacto de 20 cm a 600 cm, con una precisión de hasta 2mm. Es un sensor piezoeléctrico fabricado con fenomenos electrostrictivo. Se aplica una tensión alterna a una rebanada de material piezoeléctrico (por ejemplo, un cristal de cuarzo, una cerámica piezoeléctrica, un titanato de plomo, etc.) para generar vibraciones electrostrictivas y generar ondas ultrasónicas. Cuando la frecuencia del voltaje alternante aplicado es igual a la frecuencia natural de la oblea y se produce la resonancia, la onda ultrasónica generada es la más fuerte. Los receptores ultrasónicos piezoeléctricos generalmente usan el efecto inverso de los generadores ultrasónicos para funcionar. Su estructura es básicamente la misma que la de los generadores ultrasónicos. A veces utilizan el mismo transductor tanto del generador como del receptor. Cuando la onda ultrasónica actúa sobre la oblea piezoeléctrica para que la oblea se expanda y se contraiga, se genera una carga alterna en las dos interfaces de la oblea y luego se convierte en un voltaje y luego se amplifica y se envía a un circuito de medición para grabarlo o mostrarlo.
Este producto utiliza un diseño de sonda ultrasónica integrada de grado industrial, un cierto grado de resistencia al agua (pero no se puede sumergir en agua), rendimiento estable, compatible con todos los MCU del mercado.
- Tamaño pequeño, fácil de usar;
- Amplio rango de suministro de energía, bajo consumo de energía;
- Alta precisión de medición, alta resolución
- La detección del área ciega es pequeña, más lejana;
- Diversificación de salida, salida de ancho de pulso, salida en serie
Parámetros del producto:
Voltaje de funcionamiento: CC 3,0 ~ 5,5 V
Corriente de funcionamiento: menos de 8 mA
Frecuencia de la sonda: 40 kHz
Largo Alcance hasta 600 cm
Alcance cercano: 20 cm
Precisión de distancia: +-1 cm
Ángulo de medición: 75 grados
Entrada de señal de disparo:
1, pulso TTL por encima de 10uS
2, instrucciones de transmisión en serie 0X55
Señal de reverberación de salida: Señal de nivel de ancho de pulso de salida, o TTL
:
3-5,5 V (potencia positiva)
Trig (control) RX
Eco (salida) TX
GND (potencia negativa)
Tamaño del producto: L * W * H = 42*29*12mm
Temperatura de funcionamiento:-20 ~ 70 grados Celsius
Color del producto: la placa PCB es azul

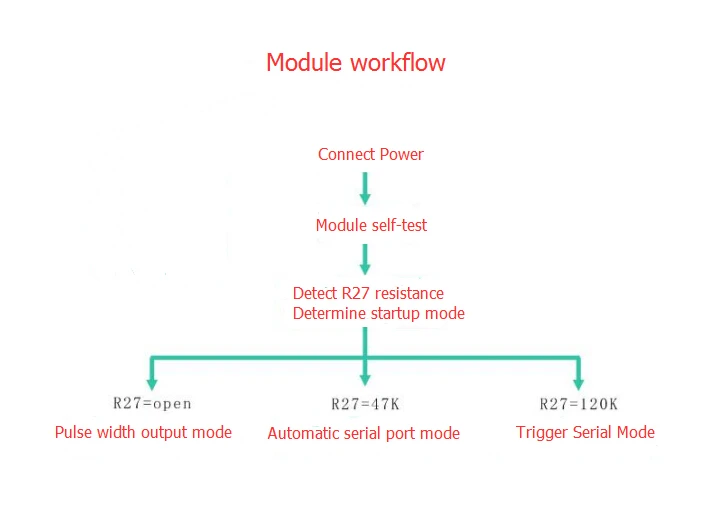

Hay tres modos de trabajo para que este tablero elija. El comprador podría cambiar o experimentar según sus necesidades reales. Como se muestra a continuación:
El modo de trabajo predeterminado es el modo 1.

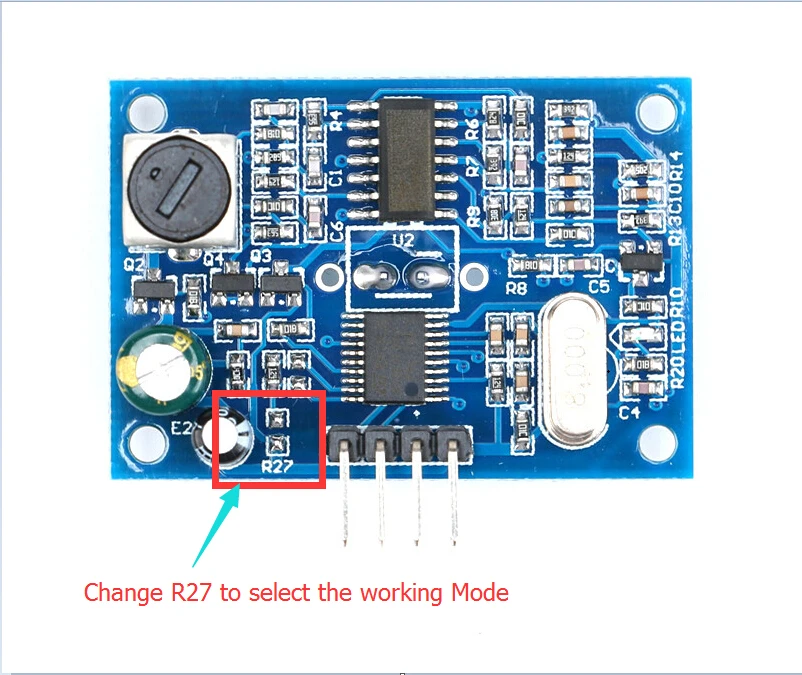

Modo 1: R27 = abierto que no es soldadura. El patrón se describe a continuación
Principio de trabajo básico:
Usando el rango de disparo del TRIG del puerto IO, hasta un mínimo de 10 letras altas.
El módulo envía automáticamente una onda cuadrada de 8 40 khz, detecta automáticamente si la señal vuelve;
Hay una señal de retorno, a través de la salida de eco del puerto IO a un alto nivel, el alto nivel de tiempo continuo es el ultrasonido
Desde el momento del lanzamiento hasta el retorno. Distancia de prueba = (velocidad del sonido * tiempo alto (340 M/s)/2;
Cuando se activa el módulo, si no se recibe Eco (La razón es más que el rango medido o la sonda no es positiva en el objeto medido),
El puerto de eco se baja automáticamente después de 60 MS, marcando el final de la medida, independientemente de la potencia o no.
Indicador LED, indicador LED sin alimentación, recibirá la señal de disparo después del módulo, esto cuando el módulo esté en condiciones de funcionamiento.
Solo es necesario proporcionar una señal de disparo por encima de 10uS, el módulo se emitirá dentro de los niveles de ciclo de 8 40 kHz y detectará eco. La señal de eco se emite una vez que se detecta una señal de eco. Reverberaciones
El ancho de pulso del pulso es proporcional a la distancia medida. Por lo tanto, transmitiendo una señal al intervalo de tiempo de la señal de eco recibida
Puede calcular la distancia. Fórmula: uS/58 = cm o uS/148 = pulgadas; o: distancia = tiempo alto * velocidad del sonido (340 M/S)/2;
El período de medición recomendado es de 60 ms o más para evitar el impacto de la señal transmitida en la señal de eco.
MODO 2: R27 = 47 K es la resistencia de soldadura 47 K. El patrón se describe a continuación
Formato de salida en serie para el nivel TTL, que: módulo de 100 MS para el ciclo de transmisión automática
El valor de la distancia, en mm. Velocidad de envío en serie: 9600, n, 8,1.
Reconocimiento de potencia del módulo, directamente en el modo de trabajo, el módulo para conducir una distancia cada 100 ms de rango,
Y emite un marco desde el pin TX con cuatro datos de 8 bits. El formato de Marco es: 0XFF + H_DATA + L_DATA + suma
1.0XFF: para un marco para iniciar los datos, utilizado para determinar;
2. H_DATA: los 8 bits superiores de los datos de distancia;
3. L_DATA: los 8 bits inferiores de los datos de distancia;
4. Suma: datos y, para el efecto de su 0XFF + H_DATA + L_DATA = suma (solo bajo 8)
Nota: H_DATA y L_DATA sincronizan datos de 16 bits, es decir, la distancia en milímetros.
Descripción: El módulo emite el valor de distancia más cercano en la zona muerta. Si el módulo no mide datos o está fuera del rango de salida medido 0.
Indicador LED, indicador LED sin alimentación, el módulo conectado para trabajar después de la luz, entonces el módulo está en estado de funcionamiento.
MODO 3: R27 = 120 K es la resistencia de soldadura 120 K. En el modo de puerto serie
Reconocimiento de potencia del módulo, el módulo en estado de espera, el formato de salida en serie para el nivel TTL, la velocidad en memoria del puerto serie:
9600, n, 8, 1. Cuando el puerto RX recibe las instrucciones 0X55, el módulo comienza un rango y sale del pin TXOut de un marco con 4 datos de 8 bits.
El formato de Marco es: 0XFF + H_DATA + L_DATA + suma
1.0XFF: para un marco para iniciar los datos, utilizado para determinar;
2. H_DATA: los 8 bits superiores de los datos de distancia;
3. L_DATA: los 8 bits inferiores de los datos de distancia;
4. Suma: datos y, para el efecto de su 0XFF + H_DATA + L_DATA = suma (solo bajo 8)
Nota: H_DATA y L_DATA sincronizan datos de 16 bits, es decir, la distancia en milímetros
Descripción: El módulo emite el valor de distancia más cercano en la zona muerta. Si el módulo no mide datos o está fuera del rango de salida medido 0.
Indicador LED, indicador LED sin alimentación, recibirá la señal de disparo 0X55 en el módulo, esto cuando el módulo esté en condiciones de funcionamiento.
